23QA-L8 2-position 3 عادة مغلقة صمام التحكم بالهواء المضغوط QY451
صمام هو حلقة التحكم مع أكبر تدفق الغاز من النفط الحفر ، الحفر والتنقيب الجيولوجي ، وكذلك إصلاح آلة . على سبيل المثال ، مخلب اسطوانة دائرة التحكم من آلة الحفر ، ويمكن أيضا أن تستخدم في تبادل حلقة من الاصطدام منع رافعة الجهاز التلقائي فتح وإغلاق حلقة من ضاغط الهواء . صمام يمكن أن تستخدم أيضا في أنظمة تعمل بالهواء المضغوط من الأجهزة الأخرى .
الكلمات الرئيسية :
مكونات تعمل بالهواء المضغوط للمعدات البترولية
تصنيف جنس
23QA-L8 2-position 3 عادة مغلقة صمام التحكم بالهواء المضغوط QY451
تفاصيل
سمات:
23QA-L8 2-position ثلاثة صمام التحكم بالهواء المضغوط هو نوع جديد من التحكم بالهواء المضغوط صمام اتجاهي ، الأصلي qf506 الغرض المزدوج صمام التتابع هو تعديل المنتج .
23QA-L8 اثنين موقف ثلاثة صمام التحكم في التهوية يتكون أساسا من الجسم صمام ، صمام الجذعية ، صمام الأساسية ، المكبس ، الربيع ، وختم أجزاء . صمام لديه منفذ الهواء ( ع ) ، الناتج ( أ ) ، منفذ العادم ( س ) و منفذ التحكم ( ك ) .
وفقا للاحتياجات الفعلية ، نماذج المنفعة يمكن أن تستخدم عادة كسر نوع ، ويمكن أيضا أن تستخدم عادة فتح نوع .
عندما يستخدم نموذج المنفعة في كثير من الأحيان كسر واسطة ، طريقة توصيل الأنابيب متصلة بواسطة منفذ الهواء علامة الرمز .
عندما يستخدم نموذج المنفعة ، المكبس في صمام يتحرك إلى الأمام في إطار العمل من السيطرة على الغاز ، صمام الأساسية العليا مختومة مع صمام مقعد ، قناة بين منفذ الإخراج و منفذ العادم هو قطع ، و مصدر الهواء ميناء التواصل مع منفذ الإخراج .
في حالة عدم السيطرة على الغاز ، منفذ الإخراج هو التواصل مع منفذ العادم ، والهواء المضغوط في المحرك و خط الانتاج فارغة من خلال منفذ العادم .
عندما يستخدم نموذج المنفعة في العام العادي ، عندما لا يتم التحكم في مدخل الهواء ، منفذ الإخراج هو التواصل مع منفذ الهواء ، الهواء المضغوط هو نقلها مباشرة إلى العنصر التنفيذي من خلال قناة في صمام . عندما يتم التحكم في إدخال الغاز ، صمام الداخلية قناة مغلقة ، لا الهواء المضغوط الناتج .
فائدة نموذج يحتوي على مزايا عملية مستقرة ، بسيطة التركيب ، صغيرة انزلاق تسرب كمية كبيرة من تدفق المنطقة ، الخ .
صمام هو حلقة التحكم مع أكبر تدفق الغاز من النفط الحفر ، الحفر والتنقيب الجيولوجي ، وكذلك إصلاح آلة . على سبيل المثال ، مخلب اسطوانة دائرة التحكم من آلة الحفر ، ويمكن أيضا أن تستخدم في تبادل حلقة من الاصطدام منع رافعة الجهاز التلقائي فتح وإغلاق حلقة من ضاغط الهواء . صمام يمكن أن تستخدم أيضا في أنظمة تعمل بالهواء المضغوط من الأجهزة الأخرى .

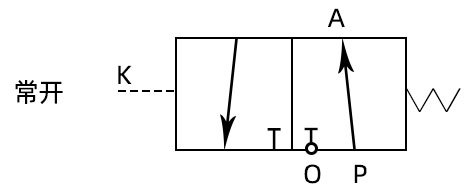

الرموز الرسومية:
( ع ) Ⅱ ( س ) Ⅲ ( أ )
( س ) Ⅱ ( ع ) Ⅲ ( أ )
المقياس التقني:
|
طريق مفتوح mm |
8 |
|
الضغط العام Mpa |
1.0 |
|
تسرب ml/min |
≤50 |
|
قيمة المقطع الفعلي S mm2 |
≥60 |
|
تغيير الوقت S |
≤0.12 |
|
تغيير طبيعي في الأداء |
تغيير مرن، دقيق، بدون صوت غير عادي أو مقاومة حرارية |
|
القدرة على التحمل Mpa |
1.5 |
|
درجة حرارة العمل ℃ |
-25～60（ملاحظة: -٤٠ ℃ مقاومة المنتجات المبردة المستخدمة المخصصة الخاصة） |
أبعاد الشكل والتركيب:
ملاحظة : طريقة ربط خط أنابيب على النحو التالي :
عادة مغلقة نوع : Ⅰ ( ع ) Ⅱ ( س ) Ⅲ ( أ )
النوع المفتوح : Ⅱ ( ع ) Ⅰ ( س ) Ⅲ ( أ )
