23QB-L15 اثنين موقف ثلاثة عادة فتح وإغلاق صمام التحكم بالهواء المضغوط
هذا صمام يستخدم في نظام التحكم بالهواء المضغوط من تلاعب النفط والتنقيب الجيولوجي تلاعب للسيطرة على وإغلاق مدخل ومخرج الهواء من مسافة بعيدة . صمام يمكن أن تستخدم أيضا في أنظمة تعمل بالهواء المضغوط معدات أخرى .
الكلمات الرئيسية :
مكونات تعمل بالهواء المضغوط للمعدات البترولية
تصنيف جنس
23QB-L15 اثنين موقف ثلاثة عادة فتح وإغلاق صمام التحكم بالهواء المضغوط
تفاصيل
سمات:
23QB-L15 2-position ثلاثة عادة مغلقة صمام التحكم بالهواء المضغوط هو نوع جديد من صمام التحكم بالهواء المضغوط المتقدمة ، هو الأصل QF506 الغرض المزدوج التتابع التحكم بالهواء المضغوط استبدال .
23QB-L15 2-position 3 عادة مغلقة صمام التحكم بالهواء المضغوط يتكون من الجسم صمام ، صمام الجذعية ، صمام كاب ، المكبس ، وانخفاض الغطاء ، ختم ، الربيع ، وغيرها من المكونات .
صمام لديه منفذ الهواء ( ع ) ، منفذ الإخراج ( أ ) ، منفذ العادم ( س ) ، و ميناء التحكم ( ك ) .
في إطار العمل من السيطرة على الهواء ، المكبس في صمام يتحرك إلى الأمام ، صافي الأساسية ، الختم الدائري فتح منفذ الهواء و منفذ الإخراج ، وفي الوقت نفسه ، قطع منفذ الإخراج و منفذ الهواء ، وبالتالي تشغيل صمام .
في غياب السيطرة على الهواء ، منفذ الإخراج متصل مع منفذ العادم ، والهواء المضغوط في المحرك و خط الانتاج يتم تفريغها من خلال منفذ العادم .
هذا صمام يستخدم في نظام التحكم بالهواء المضغوط من تلاعب النفط والتنقيب الجيولوجي تلاعب للسيطرة على وإغلاق مدخل ومخرج الهواء من مسافة بعيدة . صمام يمكن أن تستخدم أيضا في أنظمة تعمل بالهواء المضغوط معدات أخرى .

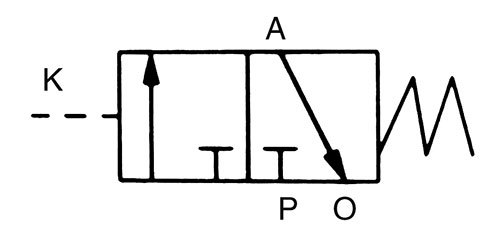

الرموز الرسومية:
المقياس التقني:
| القطر الاسمي |
15mm |
| الضغط الاسمي |
1.0MPa |
| تسرب كمية |
≤50ml/min |
| مساحة مقطعية فعالة ق |
≥60mm² |
| عكس الوقت |
≤0.12S |
|
عكس الأداء العادي |
عكس مرنة ودقيقة ، لا صوت غير طبيعي و حجب الظاهرة |
| مقاومة الضغط |
1.5MPa |
| درجة حرارة بيئة العمل |
- 25 ~ 60 ( ملاحظة : انخفاض درجة الحرارة المقاومة المنتجات يجب أن تكون مخصصة ) |
أبعاد الشكل والتركيب:
