QF501A التهوية التبديل الثاني
QF501A التهوية التبديل هو صمام دوارة تعمل مع مقبض ، وتتكون أساسا من انزلاق لوحة صمام مقعد ( مقعد الجسم ) ، رمح الدورية ، والتعامل مع الجمعية ، الربيع ، ختم عنصر ، ماو ، صمام الغطاء . الموقف النسبي بين الشريحة لوحة صمام مقعد يمكن تغييرها عن طريق تناوب مقبض . qf501a هو اثنين من موقف ثلاثي صمام دوارة ، مع مصدر الهواء منفذ ، منفذ الإخراج ، منفذ العادم .
الكلمات الرئيسية :
مكونات تعمل بالهواء المضغوط للمعدات البترولية
تصنيف جنس
QF501A التهوية التبديل الثاني
تفاصيل
سمات:
QF501A التهوية التبديل هو صمام دوارة تعمل مع مقبض ، وتتكون أساسا من انزلاق لوحة صمام مقعد ( مقعد الجسم ) ، رمح الدورية ، والتعامل مع الجمعية ، الربيع ، ختم عنصر ، ماو ، صمام الغطاء . الموقف النسبي بين الشريحة لوحة صمام مقعد يمكن تغييرها عن طريق تناوب مقبض . QF501A هو اثنين من موقف ثلاثي صمام دوارة ، مع مصدر الهواء منفذ ، منفذ الإخراج ، منفذ العادم .
فائدة نموذج يحتوي على مزايا عملية مستقرة ، بسيطة التركيب ، تسرب صغير ، كبير تدفق المنطقة ، الخ .
اثنين من مفاتيح التهوية تستخدم أساسا في الدوائر التي تحتاج إلى تغيير اتجاه تدفق الهواء أو إجراء عملية فتح في نظام هوائي النفط أو التنقيب الجيولوجي الحفر . مثل الحفر الرئيسية مخلب ، مضخة الحفر ، محرك الديزل
الرموز الرسومية:
المقياس التقني:
|
المسار الاسمي ( مم ) |
6 |
|
الضغط الاسمي ( الآلام والكروب الذهنية ) |
0.8 |
|
تسرب مل / دقيقة |
≤500 |
|
فعالية منطقة المقطعية ق القيمة ( MM2 ) |
≥10 |
|
عكس الأداء العادي |
عكس مرنة ودقيقة دون صوت غير طبيعي و حجب الظاهرة |
|
ضغط المقاومة ( الآلام والكروب الذهنية ) |
1.2 |
|
درجة حرارة بيئة العمل |
- 25 ~ 60 ( ملاحظة : انخفاض درجة الحرارة المقاومة المنتجات يجب أن تكون مخصصة ) |

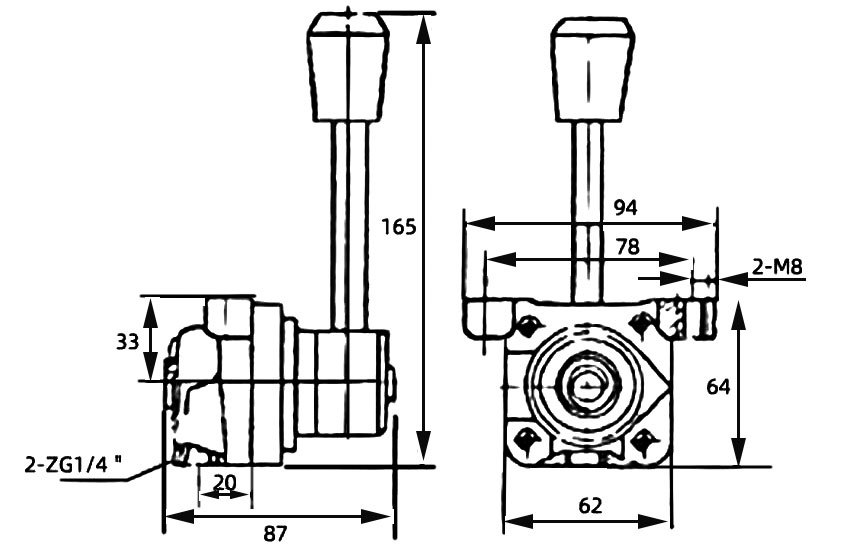

أبعاد الشكل والتركيب:
